窗帘产品设计方案

1、方案设计说明

项目名称：遮阳卷帘;

设计参考规范及标准：

《玻璃幕墙工程技术规范》……………………………JGJ102

《建筑结构荷载规范》…………………………………GBJ9

《铝合金建筑型材》……………………………………GB/T5237

《钢结构设计规范》……………………………………GBJ17

《铝及铝合金加工产品的化学成份》…………………GB1T190

《铝及铝合金板材》……………………………………GB3880

《优质碳素结构钢》……………………………………GB669

《钢结构工程施工及验收规范》………………………GB50205

《民用建筑电气设计规范》……………………………JGJ/T16

《智能建筑设计标准》…………………………………GB/T50314

《建筑内部装修设计防火规范》………………………GB/T50222

《高层民用建筑设计防火规范》2001版………………G50045-95

《建筑防雷设计规范》2000版…………………………GB50057-94

《建筑抗震设计规范》…………………………………GB50011-2001

《建筑装饰装修工程质量验收规范》…………………GB50210-2001

《高级建筑装饰工程质量验收标准》…………………GBJ/T01-27-2003

《阻燃机织物》…………………………………………GB/T17951

《纺织品》………………………………………………GB/T3917

《纺织品》………………………………………………GB/T01013

《纺织品》………………………………………………GB/T5455

《室内空气环境污染控制规范》 ……………………(GB20325-2001)

建筑遮阳产品机械耐久性能试验方法…………………JGT 241-2009

建筑用遮阳软卷帘………………………………………JGT 254-2009

设计理念：

A) 一体化设计：窗帘严格按幕墙(窗)分隔进行分布设计;

B) 节能环保设计：选用防紫外线、节能效果好、环保没有任何污染、任何气味的材料，

设计原则和目标：

设计原则：

◆ 把握现代建筑向开放、环保、节能方向发展的趋势，注重建筑设计对于建筑物的节能环保科技的追求;

◆ 尊重建筑师原创设计思想，并适度予以延伸，融合欧美地区同类产品的先进设计理念和技术水平;

◆ 理解业主在工程造价方面的追求，用成本淘汰法对方案设计的经济可行性予以评价，优化设计，体现产品的性价比;

◆ 严格按照规范规定进行结构构件的验算，确保遮阳产品系统及构件的强度和使用功能及耐久性;

◆ 实现操作运行人性化，力求安装、检修、维护便捷化，保证产品运行安全可靠。

设计目标：

◆ 保证外立面幕墙外观整体协调美观;

◆ 控制简单、实用、易操作;

◆ 面料环保、易清洗，系统寿命长;

◆ 系统静音处理，整个工程达到噪音标准;

◆ 方案先进、可行，性价比优。

产品功能：遮挡阳光，隔离紫外线，遮挡视线，保护隐私。有效解决紫外线对室内人员、设备的伤害，降低室内空调能耗。

2、窗帘产品配置方案

设计遮阳产品：手动遮光卷帘

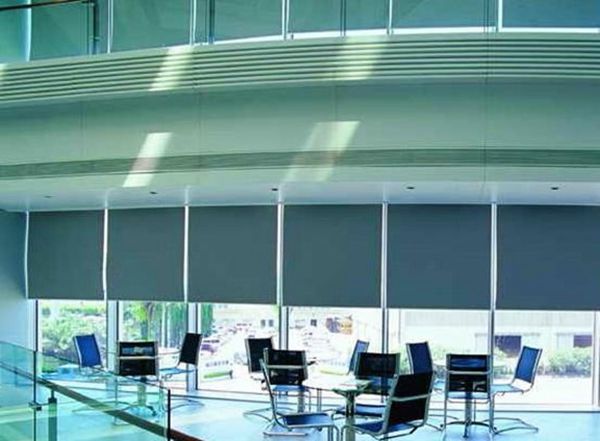

卷帘产品实景展示

产品设计理由：

• 卷帘是办公场所、公共区域常用窗帘产品，普遍用于室内，系统具有结构简洁、收起后可完全隐蔽于窗帘盒内、操作简便、维护方便等特点，充分体现出办公及公共场所简约、时尚、舒适、实用的特点;

• 卷帘面料的颜色多种多样，合理搭配使用可提升整体装饰效果;

• 卷帘面料有透光和遮光两种可选，可根据场所对光线控制的不同要求进行选择;

• 卷帘的遮光面料有多种款式可选，100%隔离刺眼的太阳光，避免了采光度过而高影响正常办公，选择面料的款式是根据立面日照强度，合理选择面料的款式，达到最佳的遮阳效果同时满足室内的采光需求;


驱动方式设计：设计采用手动驱动方式

手动驱动方式具有操作方法简单、使用方便、快速定位等特点，适用于人员流动性较高的场所，使用方法一目了然，因此，推荐采用手动型卷帘。

详细系统配置说明见方案产品介绍——手动卷帘

六、方案产品介绍及主要材料选择

1、手动卷帘系统介绍

手动卷帘是使用最为广泛的一种窗帘产品，普遍用于户内，在高档建筑楼群中彰显简约、通透的功能。系统安装方便，固定支架设计精巧，安装不会损坏建筑结构和装潢饰品，可以适应各种安装环境。

手动卷帘因具有美观简洁，经济实用，结构牢固耐用等诸多优点，被广泛应用于各种场所，尤其适用小面积的窗户，小型玻璃幕墙遮阳，使用效果很好。当卷帘升起时它的体积非常小，易隐蔽，当卷帘面料放下时，能让室内光线柔和，避免阳光直射的困扰，达到很好遮阳遮光效果，还能有效的调节室内温度，降低空调能耗。

2、手动卷帘系统组成及原理

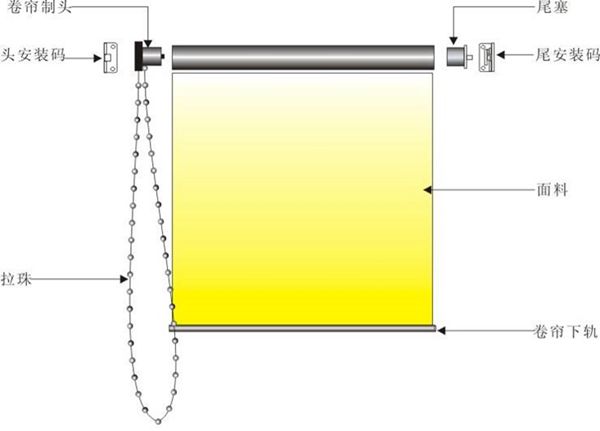

手动卷帘主要由安装支架(头尾各1个)、制头、尾塞、拉珠、卷管、底杆、面料(遮阳或遮光)组成。

手动卷帘机构的控制部分是一种利用卷簧扭转时，能单向控制被动轴实行回转运动的机械原理而调制的一种机构(即制头)。此机构只要在卷管荷重范围内，保证帘布不会因自重而下滑，人工操作拉珠传动部分，帘布便会上升或下降，动作平滑稳定。

3、手动卷帘系统配置说明

◇ 安装支架

安装支架材料采用冷轧钢板材，表面镀锌工艺，不变形，不生锈，安装拆卸方便，简洁;

设计款式：壁厚1.0mm，表面外罩装饰罩壳。

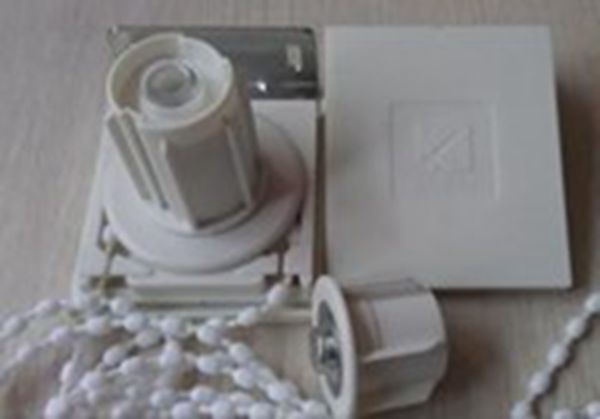

◇ 制头

设计款式

采用进口耐用玻璃加固聚酯的聚合物(PBT)材质制成，它耐磨、耐腐蚀，经久耐用，并设有变速和抱闸装置，既轻又可靠。采用行星状排布齿轮系统进行中间传动，确保卷帘拉动轻便，手感顺滑，并能停止在任何位置。可承载10kg以上的重量，保证窗帘收放自如;而且制头很扁，减小了卷帘两边的漏光尺寸，使卷帘的遮阳效果更好。

采用进口耐用玻璃加固聚酯的聚合物(PBT)材质与PC的工程塑料制成，并增加轴承传动，以减少摩擦，提高承载和抗冲击能力，拉动轻便，提高使用寿命，保证安装的紧密和牢固。

◇ 拉珠

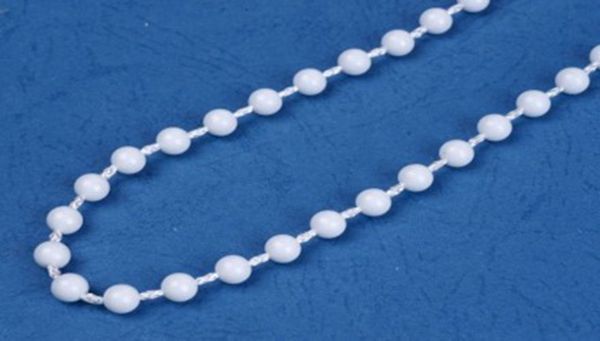

设计款式：采用大颗粒循环式无接口优质工程塑料拉珠,防紫外线，耐磨、耐热老化性能好;它的特点是尊贵、高雅，操作省力、噪音小。

◇卷管

卷管是卷帘关键部件，需要考虑整幅帘子的重量，同时也必须满足其挠度要求。为减轻系统的整体重量，卷管将采用铝合金(6063-T5执行标准GB5237-2000)挤压圆管;表面阳极氧化处理;

设计款式

设计款式：卷管直径为38mm，壁厚0.6mm。保证10kg重的卷帘在正常使用情况下长期不变形。

◇ 底杆

底杆是安装于卷帘面料的最底部，起着平衡、舒展面料的作用。材质为铝合金(6063-T5执行标准GB5237-2000)的挤压杆。

设计款式：为了使帘子面料运行平稳，舒展平整，底杆必须达到一定的重量，而由于铝合金为轻金属，因此我司特别设计了一款可加配重的底杆，其外形为水滴型，表面喷涂处理，涂层厚度6±1μ.

遮光面料

我公司设计选用聚酯纤维材质面料。聚酯纤维面料是顶级的环保材料，通过国际/国内绿色环保认证，不会释放甲醛等有害物质遮光面料100%隔离自然光，具有良好的隔热、隔离紫外线功能，遮挡视线，保护隐私。有效解决紫外线对室内人员、设备的伤害，降低室内空调能耗。

遮阳面料的主要技术参数：
